BC847B

معرفی

ترانزیستور دو قطبی NPN مدل BC847B — سوئیچینگ و تقویت‌کننده عمومی SMD

ترانزیستور BC847B یک BJT سیگنال کوچک از نوع NPN است که در پکیج فشرده SOT-23 ارائه می‌شود. این قطعه به‌عنوان جایگزین SMD ترانزیستورهای کلاسیک سری BC547 شناخته می‌شود و برای نصب خودکار روی بردهای مدرن طراحی شده است .

مشخصات فنی کلیدی:

- نوع: NPN (یک کانال)

- ولتاژ کلکتور-امیتر (VCEO): 45V

- جریان کلکتور (Ic): 100mA

- بهره جریان (hFE): حداقل 200 در جریان 2mA

- فرکانس انتقال (fT): 100MHz

- اتلاف توان (Pd): 200mW تا 250mW بسته به سازنده

- ولتاژ اشباع (VCE(sat)): حدود 500mV در Ic=100mA

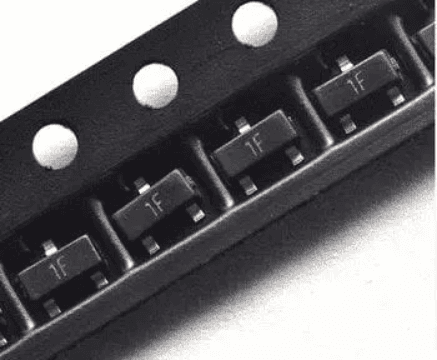

-SMD code: F1

کاربردها:

سوئیچینگ بارهای کم‌توان مانند LEDهای نشانگر، رله‌های SMD کوچک، درایور و بافر منطقی برای میکروکنترلرها، تقویت‌کننده‌های AF (فرکانس صوتی)، و مدارات اسیلاتور .

نکات کاربردی:

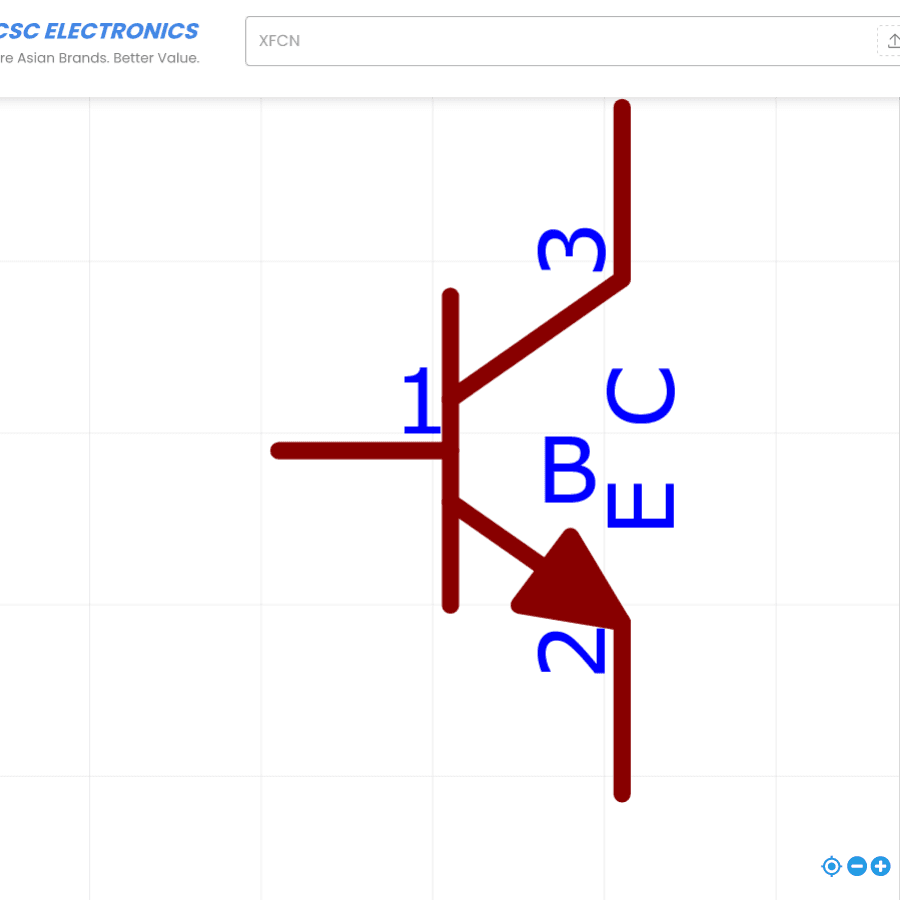

- در طراحی مدار چاپی، پایه بیس (Base) معمولاً در وسط قرار می‌گیرد؛ برای اتصال صحیح به دیتاشیت سازنده مراجعه کنید

- نسخه‌های با پسوند “Q” دارای گواهی AEC-Q101 برای کاربردهای خودرویی هستند

- به دلیل جریان نشتی پایین (Icbo حدود 100nA)، برای مدارات با حساسیت بالا مناسب است
